Aujourd’hui, nous allons découvrir toutes les étapes nécessaires pour réaliser un prénom personnalisé avec la CNC 3018. Nous couvrirons la modélisation 3D avec Fusion 360, le paramétrage de l’usinage, et la découpe finale.
Étape 1 : Modélisation 3D avec Fusion 360
Qu’est-ce que Fusion 360 ? Fusion 360 est un logiciel de modélisation 3D puissant et polyvalent. Il permet de créer des designs précis et est particulièrement adapté pour préparer des fichiers pour la CNC.
Guide de Modélisation :
- Ouvrir Fusion 360 : Démarrez le logiciel et créez un nouveau projet.
- Dessiner le Prénom : Utilisez les outils de texte pour écrire le prénom souhaité. Ajustez la taille et la police selon vos préférences.
- Extrusion : Extrudez le texte pour lui donner du volume, en définissant la hauteur appropriée pour l’usinage.
- Exporter le Fichier : Une fois la modélisation terminée, exportez le fichier au format compatible avec votre logiciel de contrôle CNC.
Étape 2 : Paramétrage de l’Usinage avec Candle
Qu’est-ce que Candle ? Candle est un logiciel de contrôle CNC facile à utiliser. Pour la CNC Alfawise C10, il est recommandé d’utiliser la version 1.0.
Configuration du Logiciel :
- Ouvrir Candle : Lancez le logiciel et chargez le fichier exporté de Fusion 360.
- Paramétrage de l’Usinage : Configurez les paramètres d’usinage, y compris la vitesse de rotation, la profondeur de coupe, et les coordonnées d’origine.
- Prévisualisation : Utilisez la fonction de prévisualisation pour vérifier le parcours de l’outil et assurer que tout est correctement configuré.
Étape 3 : Découpe avec la CNC Alfawise C10
Préparation de la CNC :

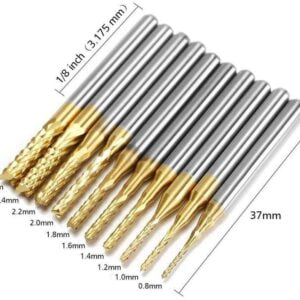

- Montage de la Fraise : Choisissez une fraise adaptée (de 0.8mm à 3.175mm) et montez-la sur la CNC.
- Fixation du Matériau : Fixez solidement le matériau à découper sur le lit de la CNC pour éviter tout déplacement durant l’usinage.
Lancement de la Découpe :
- Démarrer la CNC : Lancez l’usinage via le logiciel Candle.
- Supervision : Surveillez la découpe pour vous assurer qu’il n’y a pas de problèmes tels que des vibrations excessives ou des erreurs de parcours.
Conclusion
La CNC Alfawise C10 permet de réaliser des prénoms et autres objets personnalisés avec précision et efficacité. Pour le montage c’est ici.
📌 FAQ – Graver un prénom en bois avec une CNC Alfawise C10
Q : Quel logiciel utiliser pour créer le prénom à graver ?
R : Tu peux utiliser Inkscape ou LightBurn pour créer un fichier SVG avec la police souhaitée, puis l’importer dans un logiciel comme Candle, UGS ou GRBL Panel pour l’envoyer à la CNC.
Q : Quel type de fraise est recommandé pour découper du bois fin ?
R : Une fraise droite de 1,5 mm à 3 mm en carbure est idéale pour découper proprement du contreplaqué ou du MDF fin sans brûler le bois. Pour les détails fins, une fraise à graver en V peut être utile.
Q : Faut-il fixer la planche avant de graver ?
R : Oui, c’est indispensable. Utilise des cales, serre-joints ou un système de vis à tête fraisée pour maintenir le bois bien en place et éviter tout décalage pendant la gravure.
Q : Est-ce que la CNC Alfawise C10 est assez puissante pour découper du bois massif ?
R : Elle peut découper du bois massif fin (jusqu’à 5-6 mm), mais pas des épaisseurs importantes comme du hêtre ou du chêne sans plusieurs passes très lentes. Elle est parfaite pour les travaux de précision sur contreplaqué, MDF ou balsa.
Q : Peut-on peindre ou vernir le prénom une fois découpé ?
R : Oui, après un léger ponçage, tu peux peindre, vernir ou même patiner le bois découpé pour un rendu personnalisé, idéal pour un cadeau ou une déco murale.
