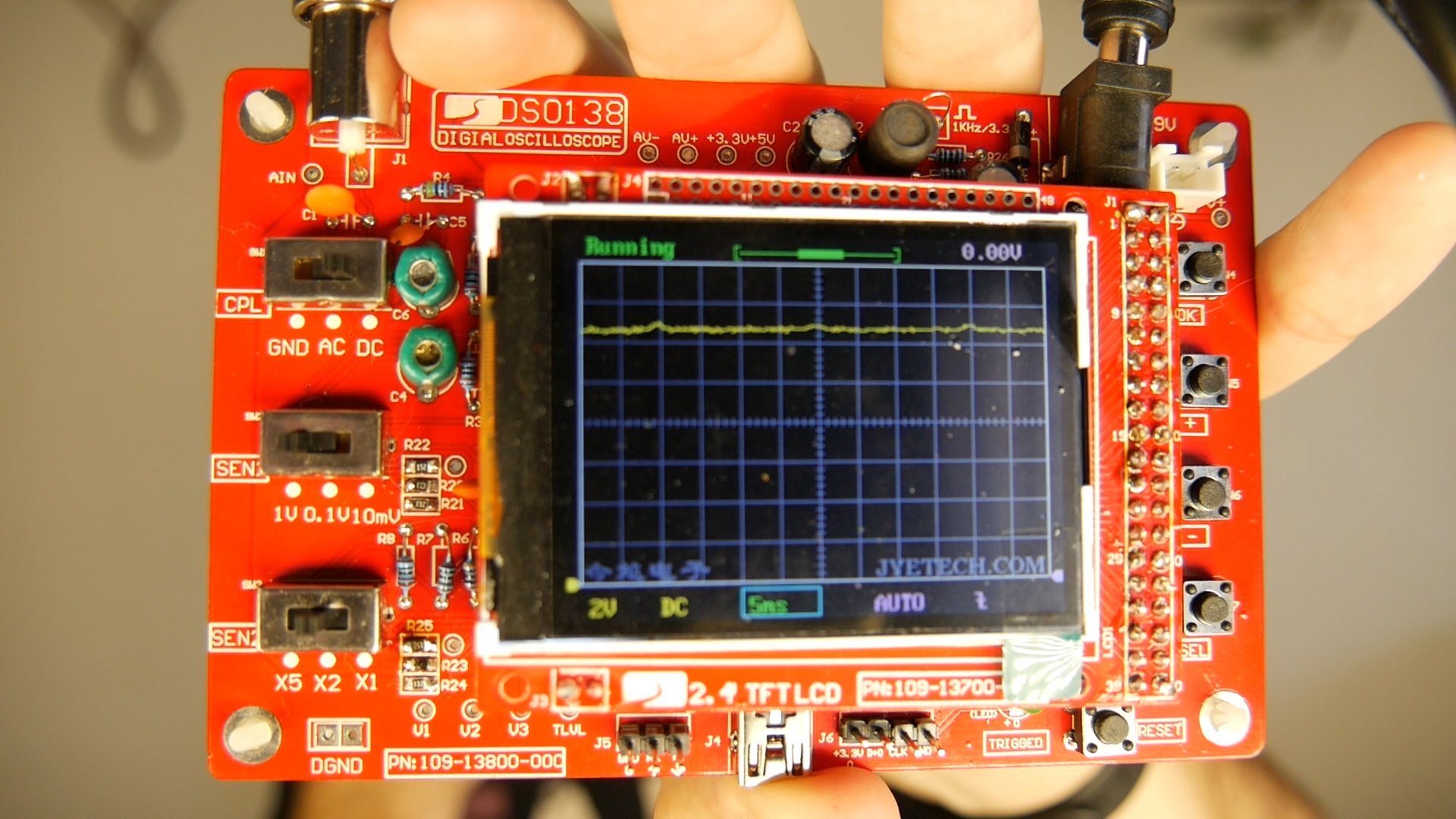

Aujourd’hui on va apprendre à monter un oscilloscope en kit le DSO138.
Je vais te partager mon expérience du montage et faire un petit test en vidéo.
Ce kit se trouve facilement sur https://goo.gl/vefwu4 (les SMD sont déjà soudés sur ce kit la donc du temps de gagné)
Au niveau du montage je ne conseille pas ce kit au débutant pour les soudures car la partie des composant smd est vraiment très petit à souder (sauf kit avec smd déja soudés) donc pratiquez un peu avant de passer à ce type de composant.
Les notices sont très bien faites et il y a même un schéma ou tu trouves les valeurs des tensions que tu dois avoir dans le circuit pour le dépannage!
J’ai fait un petit test avec un servomoteur et on peut voir comment se comporte la tension 5 Volt avec un condensateur et sans condensateur ainsi que les signaux transmis pour donner la position au servo.
Je te laisse regarder la vidéo et juger de ce petit oscilloscope parfait pour débuter en électronique.
Kit dispo sur https://goo.gl/vefwu4 (les SMD sont déjà soudés sur ce kit la donc du temps de gagné)
📌 FAQ – Oscilloscope DSO138 en kit
Q : Qu’est-ce que le DSO138 ?
R : Le DSO138 est un oscilloscope numérique à assembler soi-même, conçu pour les amateurs et les débutants en électronique. Il permet d’observer des signaux électriques jusqu’à 200 kHz.
Q : Quelles sont ses principales caractéristiques techniques ?
R :
Bande passante : 0 – 200 kHz
Taux d’échantillonnage : 1 Msps (millions d’échantillons par seconde)
Résolution verticale : 12 bits
Sensibilité : de 10 mV/div à 5 V/div
Longueur d’enregistrement : 1024 points
Écran : TFT couleur 2,4″ (320 x 240 pixels)
Modes de déclenchement : Auto, Normal, Single
Tension d’entrée maximale : 50 V crête
Alimentation : 9 V DC (non incluse)
Q : Ce kit est-il adapté aux débutants ?
R : Oui, le DSO138 est conçu pour être un projet éducatif. Il nécessite des compétences de base en soudure, mais offre une excellente opportunité d’apprentissage en électronique.
Q : Peut-on l’utiliser pour des signaux audio ?
R : Oui, il est idéal pour visualiser des signaux audio, des formes d’onde de microcontrôleurs, des signaux PWM, etc., tant que la fréquence reste inférieure à 200 kHz.
Q : Est-il possible de le modifier ou de le mettre à jour ?
R : Oui, le DSO138 est partiellement open-source. Il est possible de modifier le firmware ou d’ajouter des fonctionnalités, bien que cela nécessite des connaissances en programmation embarquée.
