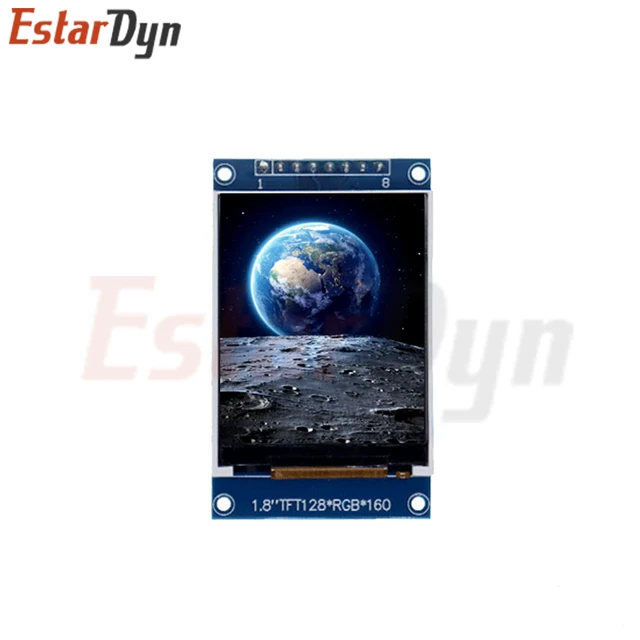

Écran LCD TFT 1.8 pouces pour arduino et esp8266

Le module d’écran LCD TFT 1.8 pouces est une solution d’affichage compacte et haute résolution, idéale pour une variété d’applications électroniques, y compris les projets Arduino, les systèmes embarqués, et les interfaces utilisateur graphiques.

Caractéristiques Techniques :

  1. Taille de l’Écran : 1.8 pouces
  2. Résolution : 128 x 160 pixels
  3. Mode d’Affichage : IPS, normalement noir
  4. Interface de Données : SPI (Serial Peripheral Interface)
  5. Circuit de Pilotage : ST7735S
  6. Dimensions Extérieures : 24 mm (L) x 30 mm (H) x 2.8 mm (Épaisseur ±0.1 mm)
  7. Zone Active de l’Écran : 10.8 mm (L) x 21.7 mm (H)
  8. Pas : 0.135 mm (H) x 0.1356 mm (V)
  9. Direction de Visionnage : Toutes directions
  10. Température de Fonctionnement : -20°C à 70°C

Description des Broches :

  1. GND : Masse
  2. VCC : Alimentation 3.3V
  3. SCL : Horloge série
  4. SDA : Entrée de données série
  5. RES : Réinitialisation de l’écran LCD
    • Cette broche est une entrée de signal de réinitialisation. Lorsque la broche est à l’état bas, l’initialisation de la puce est exécutée. Maintenez cette broche à l’état haut pendant le fonctionnement normal.
  6. DC : Contrôle des données/commandes
  7. CS : Sélection de la puce
  8. BLK : Contrôle du rétroéclairage

Alimentation :

  • Écran TFT : L’alimentation de l’écran est de 2.8V à 3.3V ; ne pas utiliser 5V directement (les modules avec PCB ont un régulateur intégré pour une alimentation de 3V, donc le 5V peut fonctionné si le régulateur est présent).
  • Rétroéclairage (broche LED) : L’alimentation maximale du rétroéclairage est de 3.2V.
    • Une résistance de limitation de courant de 5 ohms peut être connectée en série sous une alimentation de 3.3V, ou une résistance de 25 ohms en série sous 5V.

Utilisation :

Le module LCD TFT 1.8 pouces peut être utilisé pour afficher des graphiques, du texte, et d’autres informations visuelles dans des projets électroniques. Grâce à son interface SPI, il peut facilement se connecter à divers microcontrôleurs et plates-formes de développement telles que Arduino, ESP8266, et ESP32. Son écran IPS offre une excellente qualité d’image et des angles de vision larges, ce qui le rend adapté pour une utilisation dans des applications exigeantes en termes de qualité d’affichage.

Le module est également compact, ce qui permet de l’intégrer dans des projets où l’espace est limité. Sa plage de températures de fonctionnement étendue (-20°C à 70°C) permet une utilisation dans des environnements variés.
